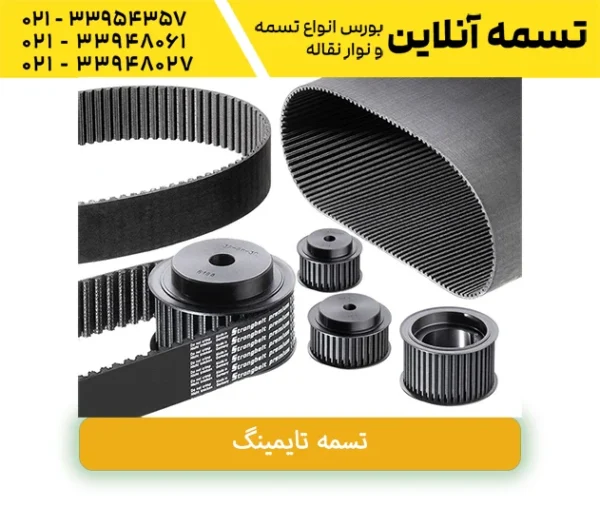

تسمه تایمینگ صنعتی چیست ؟
از جمله تسمه های انتقال نیرو یا تسمه صنعتی که در صنعت و ماشین آلات غول پیکر صنعتی و در خودروسازی کارایی دارند، تسمه تایمینگ یا تسمه تایم صنعتی می باشد. سرعت و دقت بالای این نوع تسمه، به آن جایگاه ویژه ای بخشیده و رد پای آن را در اغلب صنایع و در تولید ماشین آلات صنعتی به خوبی باز نموده است. وظیفه اصلی این تسمه ها در خودرو، تعیین زمان دقیق باز و بسته شدن دریچه سوپاپ است. در واقع تسمه خودرویی نقش هماهنگ کننده بین فعالیت میل لنگ و میل سوپاپ را ایفا می کند. به همین دلیل ، وجود آن برای هر خودرو حیاتی بوده و عملکرد صحیح موتور به کیفیت این قطعه مرتبط می باشد. این نوع تسمه نه تنها در انواع خودرو که در صنایع گوناگون نیز کارایی دارد. تسمه تایم صنعتی دارای سرعت و دقت بسیار بالایی هستند. این تسمه ها به دلیل داشتن خاصیت ضد لغزش، مقرون به صرفه بودن قیمت، چسبیدگی کامل به فولی تایمینگ ها و عدم نیاز به روانکاری، پرکاربرد و قابل اعتماد می باشند.

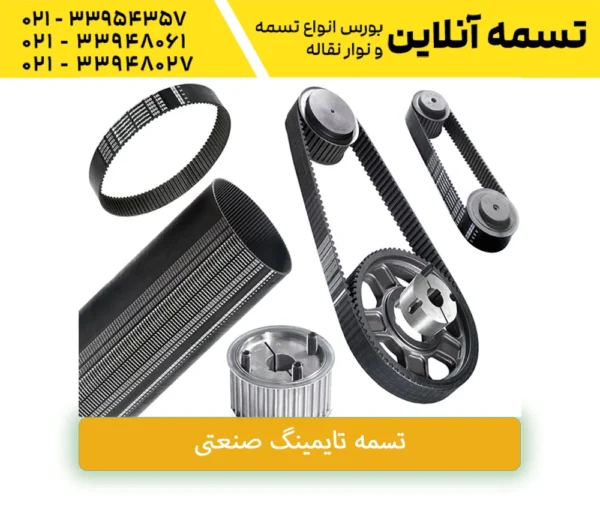

انواع تسمه تایمینگ صنعتی
انواع تسمه تایم صنعتی از نظر جنس
این تسمه ها در دو نوع لاستیکی یا کائوچویی و پلی اورتانی در دسترس می باشند. نوع لاستیکی آن دارای یک لایه میانی از جنس الیاف نخ بوده که از مقاومت زیادی در برابر حرارت و انعطاف پذیری بالایی برخوردار می باشد. در لایه میانی تسمه از جنس پلی اورتان، دو نوع لایه قرار داده می شود، لایه ای متشکل از سیم استیل یا لایه ای بافته شده از الیاف نخی. این تسمه های پلی اورتانی در برابر سایش، مواد اسیدی و شیمیایی مقاوم هستند.
انواع تسمه تایم از نظر شکل ظاهر
این تسمه ها از لحاظ شکل دندانه ها در دسته های تسمه تخت، گرد، وی بلت، تسمه دندانه دار، تسمه های آجدار یا شیاردار و تسمه های قابل تنظیم پیوندی طبقه بندی می شوند.
انواع تسمه دندانه دار از لحاظ ابعاد
سایز این نوع تسمه ها بر اساس استاندارد مشخصی، تعیین شده و بر بدنه آن خودنمایی می کند. در زیر با کلیه گامهای تسمه تایم های صنعتی آشنا میشوید.
- MXL
- XL
- L
- H
- XH
- 2M
- 3M
- 5M
- 8M
- 14M
- T5
- AT5
- T10
- AT10
- T20
- AT20
مقالات مرتبط : کاربر عزیز مقاله فروش تسمه سعدی تهران را نیز مطالعه کنید.
مزایای تسمه تایم صنعتی
تسمه تایمینگ به دلیل کاربرد و مزایایی که دارد، توسط خریداران انجام می گیرد. در ادامه به برخی از این مزایا اشاره خواهد شد.
- حرکت با صدا و نویز بسیار کم
- وابستگی نداشتن محوری به شفت های هم تراز
- راندمان بالاتر و استهلاک کمتر نسبت به چرخ دنده یا زنجیر
- حذف ارتعاشات و نوسانات ضربه ای و افزایش طول عمر ماشین آلات
- داشتن سرعت متنوع، متغیر و قابل تنظیم
- عدم نیاز به روغن کاری
- وزن کم، دوام بالا و هزینه نگهداری اندک
- قیمت مقرون به صرفه
- امکان ایجاد فاصله بین قطعات پر حرارت به کمک این تسمه ها
- و … .
کاربردهای تسمه دندانه دار
تسمه تایمینگ صنعتی(TIMING BELT)، به دلیل مشخصه های منحصر به فردی که داراست، کاربرد های زیاد در صنایع مختلف دارد. مهمترین این صنایع عبارتند از :
- وجود تسمه تایم پلاستیکی پلی اورتان در ماشین آلات بسته بندی و چاپ از جمله پرینترهای سه بعدی
- مورد استفاده در کانوایرهای صنایع دارویی
- کاربرد در ماشین آلات صنعت نساجی
- وجود تسمه تایم پلی اورتان در صنایع غذایی
- وجود تسمه تایم صنعتی پلی اورتان ضد اسید و ضد سایش در صنایع نفت، گاز و پتروشیمی
- وجود تسمه پلی اورتان ضد سایش در صنایع کاشی و سرامیک
- استفاده در صنایع کاغذ و مقوا سازی
- مورد استفاده در دستگاه های ورزشی از جمله دوچرخه های ثابت و تردمیل ها
- کاربرد در صنایع خودرو سازی
- و … .
تشخیص کیفیت تسمه:اهمیت انتخاب برند معتبر
تسمه تایمینگ صنعتی یکی از اجزای بسیار حساس و حیاتی در ماشینآلات و خودروها میباشد. با توجه به زمانبندی و دندانههای تسمه تایم، اخلال در عملکرد این تسمه نه تنها میتواند تنظیمات حرکتی را به تاخیر بیاندازد بلکه میتواند به طیف گستردهای از آسیبها به دیگر اجزای سیستم وارد کند. به همین دلیل، اهمیت ویژگیهای کیفیتی تسمه تایم بیش از پیش مورد تاکید قرار گرفته و در انتخاب این تسمه، به برندهای معتبر و ارائهدهندگان با تجربه رجوع میشود.
برندهای معتبر تسمه دندانه دار
در انتخاب تسمه، باید به ویژگیها و کیفیت محصول دقت کرد. برندهای معتبری همچون زیر شناخته میشوند:
- تسمه مگادین ایتالیا
- الاتک ایتالیا
- اپتی بلت آلمان
- پاور چین
- KM BELT چین
- سمپریت اتریش
- مگاپاور MEGA POWER
- تسمه دایکو DAYCO
- تس چین
کاربر عزیز لطفا صفحه محصول تسمه ماشین را نیز مشاهده کنید
ویژگیهای کیفیت تسمه دندانه دار
تسمه تایمینگ باید با کیفیت بالا انتخاب شود تا بهینهترین عملکرد را ارائه دهد. ویژگیهای کیفی تسمه عبارتند از:
- حفظ طول تحت کششی و حرارت: تسمه باید قابلیت حفظ طول در شرایط کششی و دمای بالا را داشته باشد.
- مقاومت سایشی بالا: تسمه باید در مقابل سایش و فرسایش مقاومت داشته باشد تا عمر مفید آن افزایش یابد.
- چسبندگی دندهها بر روی بدنه تسمه: این ویژگی مهم برای انتقال بهتر نیرو و انطباق با دندههاست.
- استفاده از کورد و مفتولهای داخلی: این عناصر تسمه را در برابر افزایش طول تسمه مقاوم میسازند.
- لایه پلی آمید: وجود این لایه بر روی سطح تسمه، سایش سطحی را کاهش میدهد.
- فرآوری ویژه هر برند: هر برند معتبر ممکن است فرآیندهای ویژهای برای بهبود کیفیت تسمههای خود داشته باشد.
با توجه به اهمیت انتخاب تسمه با کیفیت، انتخاب برند معتبر و مشهور در این زمینه از اهمیت بسیاری برخوردار است.
نحوه کارکرد تسمه تایم صنعتی
تسمه تایمینگ یک قسمت اساسی در سیستم انتقال قدرت موتورها است که وظیفه اصلی آن ایجاد تطابق زمانی بین حرکت سوزن و سوپاپهای موتور است. عملکرد این قطعه بسیار دقیق است و شامل چندین مرحله مهم است که در ادامه به آنها اشاره شده است:
- انتقال حرکت از کرانک شافت به شافت کامشافت
تسمه تایم به کمک چرخش میل لنگ، حرکتی را ایجاد میکند که از طریق یک طرح دقیق، به شافت کامشافت انتقال مییابد.
- ایجاد هماهنگی بین سرعت چرخش میل لنگ با میل سوپاپ
برای ایجاد هماهنگی بین سرعت چرخش میل لنگ و میل سوپاپ، این نوع تسمه به عنوان واسطهای کاربرد دارد که این هماهنگی را فراهم میکند. وقتی کرانک شافت (میل لنگ) دور میزند، تسمه حرکتی را به شافت کامشافت منتقل میکند. از طریق شافت کامشافت، حرکت به سوزنها و سوپاپها انتقال مییابد.
به این ترتیب، با تنظیم دقیق زمان باز و بسته شدن سوپاپها و هماهنگی آن با حرکت سوزنها، هماهنگی بین سرعت چرخش میل لنگ و میل سوپاپ به دست میآید. این هماهنگی از نظر زمانی بسیار مهم است، زیرا تعداد دوران چرخش میل لنگ و زمان باز و بسته شدن سوپاپها مستقیماً بر کارایی و عملکرد موتور تأثیر میگذارد.
- انتقال حرکت به میل لنگ ها و سوپاپ ها
حرکت تسمه به شافت کامشافت، سپس به سوزنها و سوپاپهای موتور انتقال مییابد که باعث باز و بسته شدن سوپاپها در زمان مناسب میشود.
این فرآیند به دقت و هماهنگی بسیار بالا نیاز دارد تا از هماهنگی دقیق بین اجزای مختلف موتور و جلوگیری از برخورد بین آنها اطمینان حاصل شود.
همچنین، این تسمه به عنوان یکی از جایگزینهای مناسب برای زنجیره تایمینگ شناخته میشود. مقایسه با زنجیره نشان میدهد که تسمه دندانه دار کمترین نویز و لرزش را ایجاد میکند و همچنین نیاز به نگهداری کمتری دارد. این ویژگیها باعث میشود تا تسمه به عنوان یک گزینه مطلوب برای بسیاری از سازندگان خودرو باشد.
محصولات مرتبط : کاربر عزیز محصول تسمه انتقال نیرو را نیز مشاهده کنید
تسمه تایمینگ متری یا تسمه تایم متری
تسمه تایم صنعتی هم به صورت مدار بسته و هم به صورت مدار باز موجود میباشد که تسمه های مدار باز در عرض ها و طول های دلخواه شما برش داده میشوند و با بست های مخصوص به هم متصل میشوند . تسمه تایم متری در برندهای چینی و ایتالیایی موجود میباشد . در ضمن ما با داشتن کارشناسان خبره در بخش آپارات ، تسمه تایمینگ متری شما را به بهترین نحو ممکن آپارات خواهیم کرد .
کاتالوگ تسمه تایمینگ
- تسمه 2M
- تسمه XH
- تسمه سری T
- تسمه سری AT
- تسمه 20M
- تسمه 8M
- تسمه 14M
- تسمه 5M
- تسمه MXL
- تسمه L – H
- تسمه SM
- تسمه XL
انواع تسمه تایم خودرو بر اساس ساختار
در این بخش، به بررسی انواع تسمه تایم خودرو می پردازیم که هر کدام از آن ها دارای ویژگی ها و کاربردهای خاص خود هستند. انتخاب نوع مناسب تسمه تایم می تواند تاثیر قابل توجهی بر عملکرد و طول عمر موتور خودرو داشته باشد.
تسمه تایم لاستیکی (Rubber Timing Belt)
تسمه تایم لاستیکی از جنس کامپوزیت های تقویت شده با الیاف ساخته می شود که انعطافپذیری و مقاومت بالایی در برابر حرارت و سایش دارند. این تسمه ها سبک هستند و به دلیل انعطاف پذیری خود، در سیستم های مختلف موتوری به راحتی قابل استفاده اند. مزایای انواع تسمه تایمینگ لاستیکی شامل نصب آسان، کارکرد بی صدا و قیمت نسبتاً مناسب است. اما محدودیت هایی نیز در این نوع تسمه ها دیده می شود که از جمله آنها می توان به عمر مفید کمتر نسبت به تسمه های زنجیری و نیاز به تعویض دوره ای اشاره کرد. تسمه لاستیکی عمدتاً در خودروهای سبک و خودروهای سواری استفاده میشود. این نوع تسمه برای موتورهایی که نیاز به نگهداری و تعویض منظم دارند، مناسب است.
تسمه تایم زنجیری (Timing Chain)
تسمه زنجیری از جنس فلزی ساخته شده و به دلیل مقاومت بالا در برابر کشش و ضربه، دوام بیشتری نسبت به تسمه های لاستیکی دارد. این تسمه ها به صورت محکم با دندانه های فلزی به میل لنگ و سوپاپ ها متصل می شوند. عمر مفید طولانی تر، مقاومت بالا در برابر شرایط سخت و نیاز کمتر به تعویض از ویژگی های این نوع تسمه تایم خودرو هستند. اما ممکن است صدای آنها در حین کار کمی بیشتر باشد و فرایند نصب پیچیده تری داشته باشند، همچنین هزینه تسمه خودرویی زنجیری در مقایسه با تسمه های لاستیکی کمی بالاتر است. تسمه تایم زنجیری بیشتر در خودروهای سنگین، موتورهای قدرتمند و خودروهای مسابقه ای استفاده می شود. این تسمه ها برای موتورهایی که به دوام و استحکام بیشتری نیاز دارند، مناسب هستند. فراموش نکنید فلزی بودن این نوع تسمه تایمینگ دلیل بر دائمی بودن آن نیست و برای سرویس و تعویض دوره ای آنها نیز باید به موقع اقدام کرد. انتخاب بین تسمه تایم لاستیکی و زنجیری بستگی به نوع خودرو، شرایط استفاده و نیازهای نگهداری دارد. هر کدام از این تسمه ها دارای مزایا و معایب خاص خود هستند که با توجه به مشخصات فنی خودرو و نیازهای کاربر باید انتخاب شوند.
برای مشاهده مقاله جدول سایز تسمه ها کلیک کنید
انواع تسمه تایم خودرو بر اساس نوع خودرو
- RU22 107 : پراید – تیبا – ساینا – کوییک
- 107 RU25 : ماتیز -MVM110
- 111 : دوو سیلو
- 108 : پژو 206 تیپ 1
- 104 : پژو 206 تیپ 2 و 3
- 134 : پژو 206 تیپ 5 و 6 – 207 – رانا
- 114 : پژو 405 – پارس – سمند معمولی
- 127 : سمند EF7 -دنا – دناپلاس
- 123 : مزدا 323 – ون دلیکا
- 124 : کاپرا ون دلیکا
- 132 : L90 – ساندرو – مگان1600
- 136 : پارس ELX – زانتیا
- 137: ریو
- 65 : بالانسر ون دلیکا
- 97 : MVM315
- 109 : JAC J3
- 154 : JAC J5
- 175 : JAC S5
- 117 : لیفان 520
- 173 : MVM530-X33
دلایل خرابی انواع تسمه تایم خودرو
خرابی تسمه تایم خودرو می تواند ناشی از چندین عامل مختلف باشد که هر کدام می تواند به طور جدی به موتور آسیب برساند. در اینجا به برخی از مهمترین دلایل خرابی تسمه تایم اشاره می کنیم:
فرسودگی طبیعی
تسمه تایم، مانند هر قطعه مکانیکی دیگری، با گذشت زمان و استفاده مداوم دچار فرسودگی می شود. مواد لاستیکی تسمه به مرور زمان سخت و شکننده میشوند، که این امر میتواند منجر به ترکخوردگی و پارگی تسمه شود. به همین دلیل توصیه می شود که تسمه های خودرویی به صورت دورهای و مطابق با دستورالعمل سازنده تعویض شود.
تنش و فشار بیش از حد
تنش یا فشار بیش از حد بر روی تسمه میتواند باعث کشش و در نهایت پارگی آن شود. این فشار میتواند ناشی از تنظیم نادرست تسمه، استفاده از قطعات جانبی نامناسب یا عملکرد نامناسب موتور باشد. بررسی و تنظیم منظم تنش تسمه توسط مکانیک می تواند از این مشکل جلوگیری کند.
عدم تعویض به موقع
عدم تعویض به موقع انواع تسمه تایم یکی از رایجترین دلایل خرابی آن است. بسیاری از رانندگان تعویض تسمه تایم را به تأخیر میاندازند که این امر میتواند باعث خرابی ناگهانی تسمه و آسیب به موتور شود. توجه به دورههای زمانی تعویض توصیهشده توسط سازنده بسیار مهم است.
آلودگی با روغن و مواد شیمیایی
نشت روغن موتور یا دیگر مایعات شیمیایی بر روی تسمه میتواند باعث آسیب به مواد لاستیکی تسمه شود و عمر مفید آن را کاهش دهد. آببندی نامناسب موتور و نشت روغن یکی از عوامل اصلی آلودگی تسمه تایم است.
تأثیرات دمایی
دمای بیش از حد موتور میتواند باعث آسیب به تسمه شود. حرارت زیاد میتواند مواد لاستیکی تسمه را نرم کرده و در نهایت باعث پارگی آن شود. همچنین، دمای بسیار پایین نیز میتواند باعث شکنندگی تسمه شود. بنابراین، اطمینان از عملکرد صحیح سیستم خنککننده موتور و جلوگیری از داغشدن بیش از حد آن ضروری است.
نصب نادرست
نصب نادرست تسمه یا استفاده از ابزارهای نامناسب در هنگام تعویض میتواند باعث آسیب به تسمه شود.
کیفیت پایین تسمه
استفاده از تسمه تایمینگ با کیفیت پایین یا تقلبی می تواند باعث خرابی زودرس آن شود. همیشه توصیه میشود از انواع تسمه تایم با کیفیت بالا و برندهای معتبر استفاده کنید تا از خرابی زودهنگام جلوگیری شود.
